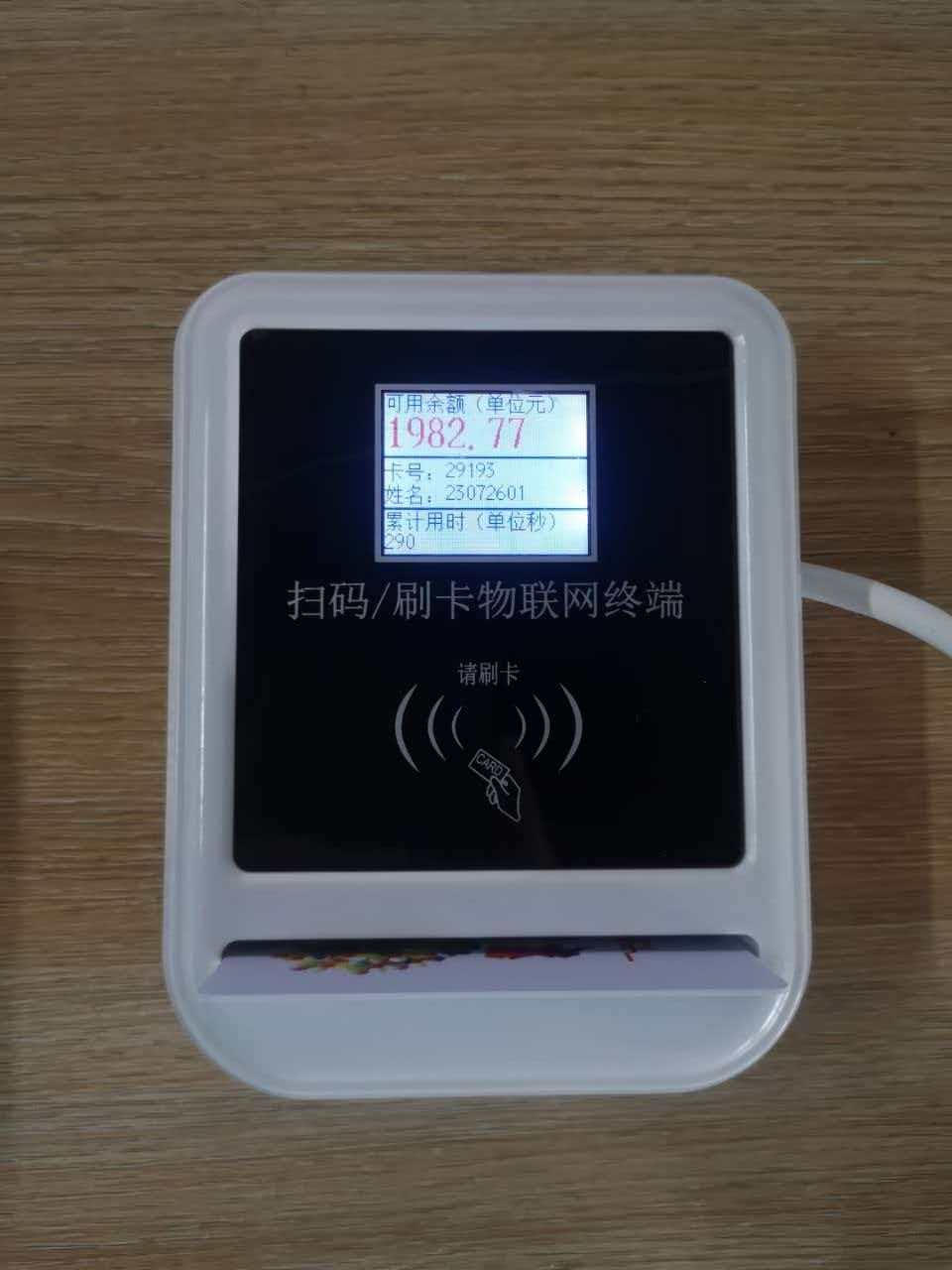

本文为兴邦485分体式水控机标准接线教程，适配设备电源、电磁阀、流量传感器、485通讯全套接线作业，严格遵循专属线材颜色定义，明确各线路功能、接线对象及电气参数，附带整体接线逻辑图说明、分步接线流程与安全规范，适用于工程安装、设备调试与故障排查，可直接作为现场施工标准依据。
一、线材颜色与功能参数总览
本机采用专用多色屏蔽线材，每根线路功能、电压参数、接线端口固定，严禁混接、错接，详细定义如下表所示：
线材颜色 | 功能定义 | 电气参数 | 对接设备端口 |
|---|---|---|---|
红色 | 控制器电源输入正极 | DC12V | 外部12V直流电源正极 |
黑色 | 控制器电源输入负极（GND公共地） | 电源负极、信号公共地 | 外部12V直流电源负极 |
白色 | 电磁阀控制信号输出正极 | DC12±2V | 直流电磁阀正极 |
蓝色 | 电磁阀控制信号输出负极 | 控制信号负极 | 直流电磁阀负极 |
绿色 | 485通讯正极（485+） | RS485差分信号+ | 485转换器A端/设备通讯总线正极 |
黄色 | 485通讯负极（485-） | RS485差分信号- | 485转换器B端/设备通讯总线负极 |
棕色 | 流量计DC5V电源输出正极 | DC5±0.5V | 流量计电源负极 |
紫色 | 流量计DC5V电源输出负极 | DC5V电源地 | 流量计电源正极 |
灰色 | 流量计数字信号输入线 | 低电平0~1V、高电平4.5±0.5V | 流量计信号输出端 |
二、分模块详细接线步骤
1、设备电源接线（核心供电）
本水控机采用外部DC12V直流电源独立供电，为整机运行提供基础电源，接线简单且极性明确，操作如下：
将水控机引出的红色电源线对接外部12V直流电源适配器正极，黑色电源线（GND）对接电源适配器负极。接线时需保证接头压实、无松动、无裸线外露，严禁正负极短接。电源接入后为整机、电磁阀、流量计提供基础供电回路，接线无误后方可进行后续设备连接。
2、电磁阀接线（控水执行模块）
电磁阀为水路开关执行部件，由水控机直接输出12V控制信号驱动，专属白、蓝两组控制线，无需额外供电：
白色线（控制信号正极 DC12±2V）连接直流电磁阀正极接线端子；蓝色线（控制信号负极）连接直流电磁阀负极接线端子。水控机通过通断该回路电源，实现电磁阀开合、水路启停控制。接线时无需区分电磁阀进出水方向，仅需保证电极对应准确，避免接反导致电磁阀无法正常吸合。
3、流量计接线（水量采集模块）
流量计为脉冲信号采集设备，由水控机输出DC5V稳压电源供电，通过信号线传输用水脉冲数据，三线独立对接，参数精准不可错接：
棕色线（DC5V正极 DC5±0.5V）连接流量计电源负极，为流量计提供稳压供电正极回路；紫色线（DC5V负极）连接流量计电源正极，形成完整供电回路；灰色线（数字信号输入线）连接流量计信号输出端，负责采集流量计高低电平脉冲信号，传输至水控机实现用水量统计、扣费计量。需严格保证电压匹配，禁止12V电源直接接入流量计，避免烧毁设备。
4、485通讯接线（数据传输模块）
485通讯线路用于水控机与后台管理系统、485转换器的数据交互，实现设备远程调试、数据上传、参数设置，采用绿、黄双绞线对接：
绿色线（485+）对接485通讯转换器A端、总线正极；黄色线（485-）对接485通讯转换器B端、总线负极。多台设备组网时，需采用手拉手串联接线方式，禁止星型、分叉布线，通讯线路优先使用屏蔽双绞线，避开强电线路与电磁干扰设备，更大通讯距离可达1200米，接线极性严禁颠倒，否则会导致通讯失效、数据乱码。

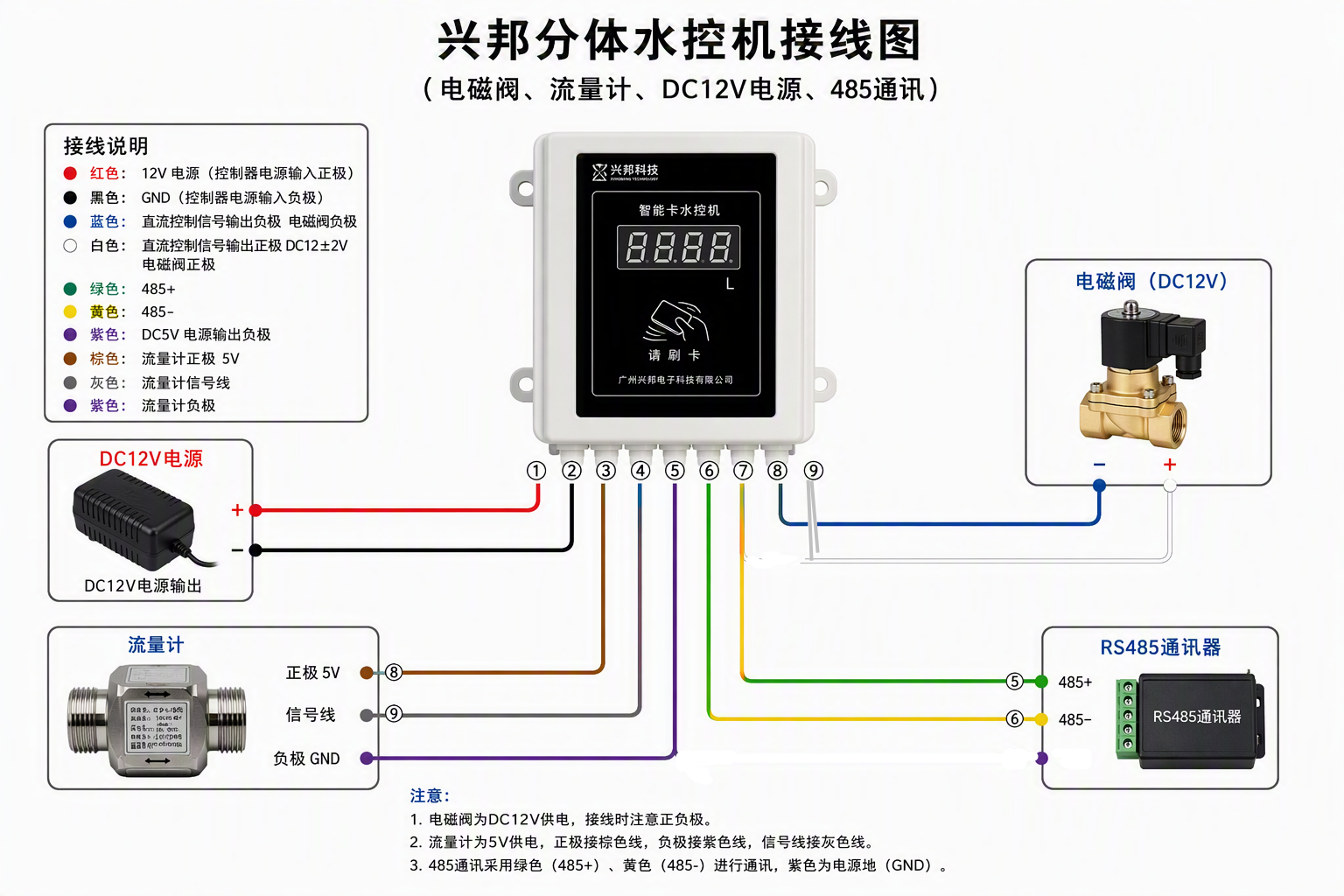

三、整体接线图逻辑说明
整套设备接线形成“电源输入-信号控制-数据采集-通讯传输”完整闭环，整体接线逻辑如下：
1. 外部DC12V电源通过红、黑双线为水控机主机供电，主机稳压后输出DC5V电源，通过棕、紫双线为流量计独立供电；
2. 主机通过白、蓝控制双线，直接驱动电磁阀启停，控制水路通断；
3. 流量计采集的用水脉冲信号，通过灰色信号线回传至主机，完成计量扣费；
4. 主机通过绿、黄485双线接入通讯总线，实现与上位机的数据互通、远程管理。
所有线路一一对应、互不干扰，电源回路、控制回路、信号回路、通讯回路独立分工，保障设备稳定运行。
四、接线安全与调试注意事项
1. 断电接线原则：所有接线作业必须在切断外部电源的状态下进行，严禁带电插拔、接线，避免短路、烧机、触电事故。
2. 极性严禁错接：流量计5V电源、485通讯正负极、电磁阀控制极性必须严格按照本文规范对接，错接会直接导致设备不工作、烧毁传感器、通讯故障等问题。
3. 线路防护处理：所有接线接头需压实、焊接牢固，并用绝缘胶带或热缩管包裹密封，防止受潮、短路、漏电，户外、潮湿环境需做好防水防护。
4. 布线规范要求：485通讯线需单独走线，与220V强电线、动力线缆保持安全间距，规避电磁干扰；多设备组网串联走线，无分叉、无悬空接头。
5. 通电调试流程：全部接线完成后，先复查所有线路颜色、极性无误，再接通电源；通电后观察水控机显示屏正常点亮、电磁阀待机无异响、流量计待机无异常，刷卡测试通水、扣费、断水功能，最后测试485通讯数据上传功能，全部正常即为接线合格。
五、常见接线故障排查
1. 设备不通电：检查红黑电源线是否接反、接头是否松动、电源适配器电压是否正常；
2. 刷卡不开水：检查电磁阀白蓝控制线是否接错、线路是否断路，核对控制信号电压是否达标；
3. 不计水量、不扣费：检查流量计棕紫供电线路、灰色信号线是否接反或虚接，排查传感器是否损坏；
4. 485通讯失败：检查绿黄通讯线极性是否颠倒、总线布线是否规范，排查转换器设备是否正常工作。
